GDLF型立式不锈钢多级离心泵

简要描述：DLF型立式不锈钢多级离心泵是本公司在国内外优秀泵型之基础上结合用户要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。立式不锈钢多级离心泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能象阀门一样安装与管路中，立式不锈钢多级离心泵同时集中了多级泵之高压、立式泵之占地面积小及管道泵之安装方便的优点。

产品型号：GDLF型
厂商性质：生产厂家
更新时间：2024-08-07
访问量：928

说明书下载产品视频产品咨询

产品分类

Product Category

详细介绍

GDLF型立式不锈钢多级离心泵概述

GDLF型立式不锈钢多级离心泵是本公司在国内外优秀泵型之基础上结合用户要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。立式不锈钢多级离心泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能象阀门一样安装与管路中，立式不锈钢多级离心泵同时集中了多级泵之高压、立式泵之占地面积小及管道泵之安装方便的优点。立式不锈钢多级离心泵由于采用优秀的水力模型，所以还具有高效节能、运行平稳等优点，立式不锈钢多级离心泵而且轴封采用耐磨机械密封，无泄露、使用寿命长。

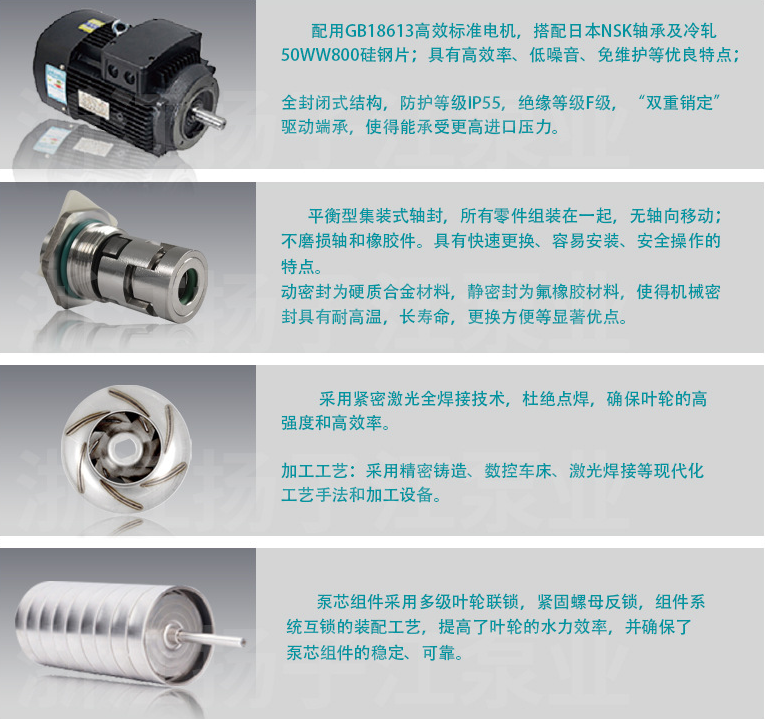

部分结构细节分析



型号意义

例如：80GDL(F)36-12X5

80-进出口直径（mm）

GDL- 立式多级管道离心泵

12-单级扬程（m）

36-短支架联接式

GDLF型立式不锈钢多级泵性能参数

序号	型　号	进出口径	流　量 (m3/h)	扬　程 (m)	转　速 (r/min)	效　率 (%)	电机功率(kw)	汽　蚀余量	重量(kg)
1	25GDLF2-12×3	25	2	36	30	2900	1.1	1.7	58
2	25GDLF2-12×4			48			1.1		62
3	25GDLF2-12×5			60			1.5		68
4	25GDLF2-12×6			72			1.5		72
5	25GDLF2-12×7			84			2.2		78
6	25GDLF2-12×8			96			2.2		82
7	25GDLF2-12×9			108			2.2		86
8	25GDLF2-12×10			120			3.0		98
9	25GDLF2-12×11			132			3.0		102
10	25GDLF2-12×12			144			3.0		106
11	25GDLF4-11×3	25	4	33	40	2900	1.1	1.7	58
12	25GDLF4-11×4			44			1.5		65
13	25GDLF4-11×5			55			2.2		72
14	25GDLF4-11×6			66			2.2		76
15	25GDLF4-11×7			77			3.0		86
16	25GDLF4-11×8			88			3.0		90
17	25GDLF4-11×9			99			3.0		94
18	25GDLF4-11×10			110			4.0		110
19	25GDLF4-11×11			121			4.0		114
20	25GDLF4-11×12			132			4.0		118
21	25GDLF4-11×13			143			4.0		122
22	40GDLF6-12×3	40	6	36	52	2900	1.5	1.7	72
23	40GDLF6-12×4			48			2.2		78
24	40GDLF6-12×5			60			2.2		82
25	40GDLF6-12×6			72			3.0		92
26	40GDLF6-12×7			84			3.0		96
27	40GDLF6-12×8			96			4.0		112
28	40GDLF6-12×9			108			4.0		116
29	40GDLF6-12×10			120			4.0		120
30	40GDLF6-12×11			132			5.5		140
31	40GDLF6-12×12			144			5.5		146
32	50GDLF12-15×2	50	12	30	56	2900	2.2	1.8	113
33	50GDLF12-15×3			45			3.0		129
34	50GDLF12-15×4			60			4.0		149
35	50GDLF12-15×5			75			5.5		181
36	50GDLF12-15×6			90			5.5		190
37	50GDLF12-15×7			105			7.5		204
38	50GDLF12-15×8			120			7.5		212
39	50GDLF12-15×9			135			11		265
40	50GDLF12-15×10			150			11		273
41	50GDLF18-15×2	50	18	30	62	2900	3.0	1.8	122
42	50GDLF18-15×3			45			4.0		142
43	50GDLF18-15×4			60			5.5		175
44	50GDLF18-15×5			75			7.5		189
45	50GDLF18-15×6			90			7.5		198
46	50GDLF18-15×7			105			11		252
47	50GDLF18-15×8			120			11		261
48	50GDLF18-15×9			135			15		280
49	50GDLF18-15×10			150			15		289
50	65GDLF24-12×2	65	24	44	65	2900	3.0	3.0	131

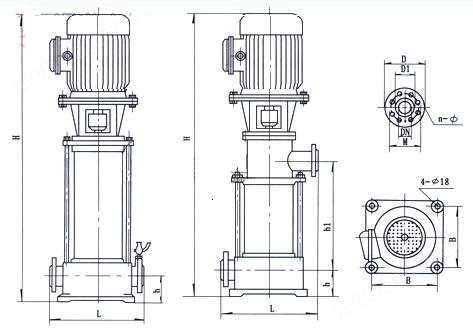

GDLF型立式不锈钢多级离心泵安装尺寸图

型号	H1	L	B	4-φd1	进口法兰(J)
型号	H1	L	B	4-φd1	DN	N-φD2	φD
25GDLF	60	300	200	4-φ18	25	4-φ14	85
40GDLF	80	360	235	4-φ18	40	4-φ18	110
50GDLF	100	360	235	4-φ18	50	4-φ18	125
65GDLF	110	360	235	4-φ18	65	4-φ18	145
80GDLF	130	420	300	4-φ18	80	8-φ18	160
100GDLF	160	520	350	4-φ18	100	8-φ18	180
125GDLF	160	500	400	4-φ18	125	8-φ18	210
150GDLF	180	600	400	4-φ18	150	8-φ22	245

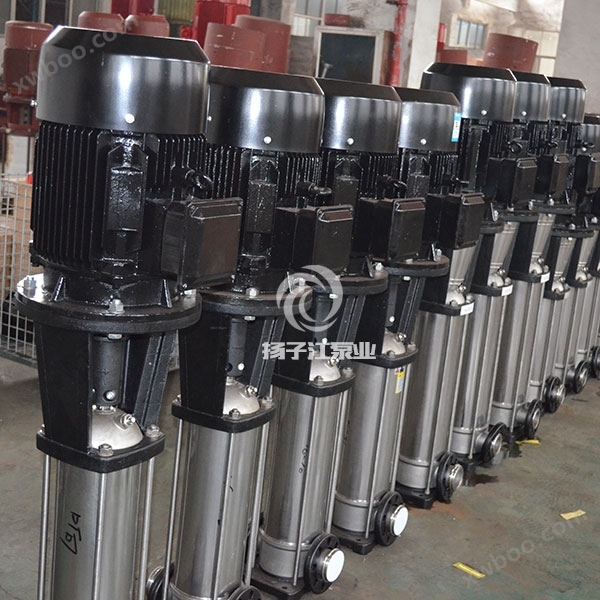

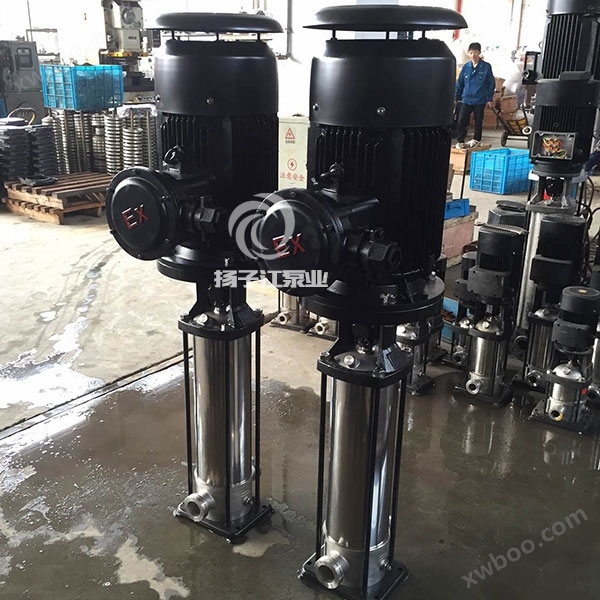

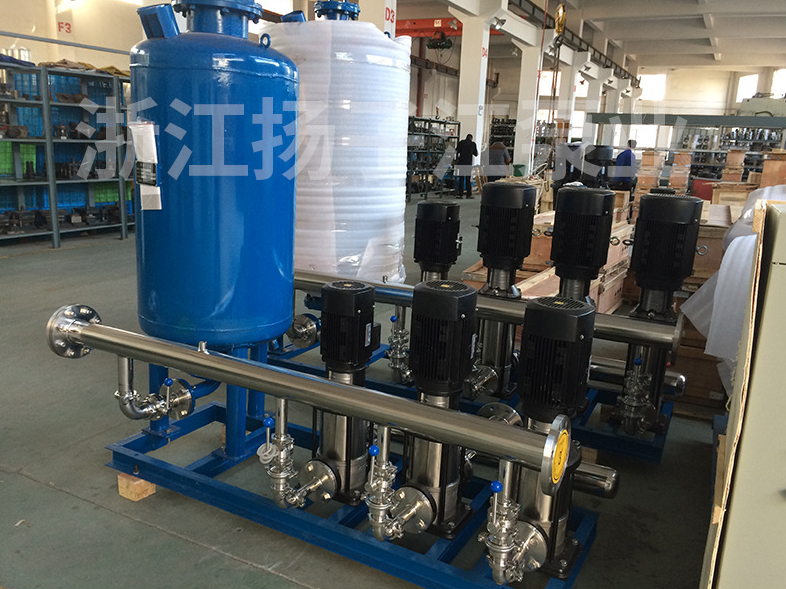

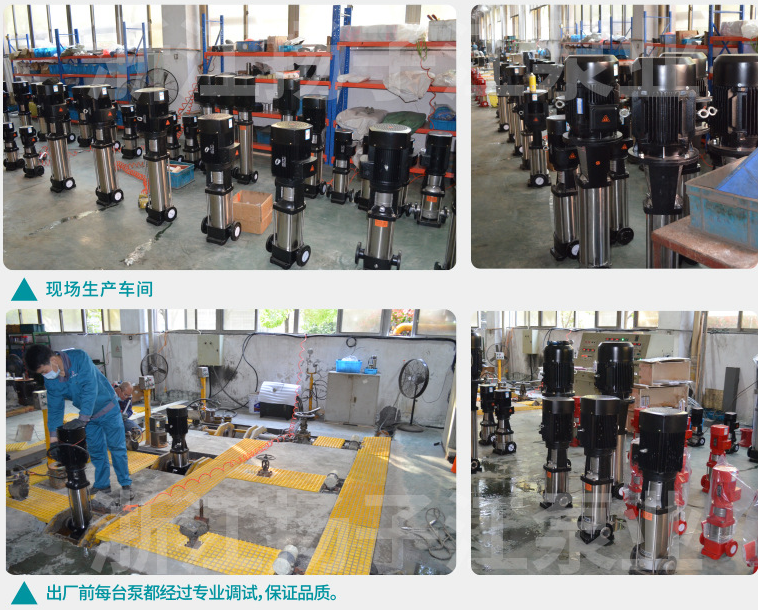

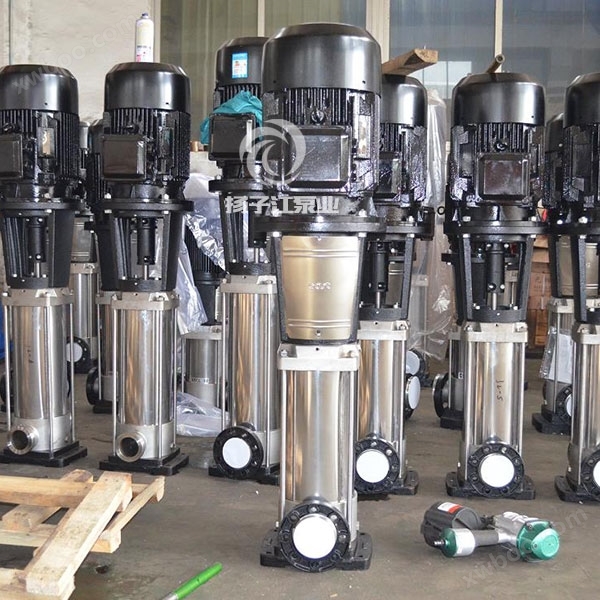

产品安装实拍图
