简要描述:QJ系列深井潜水泵是一种常用于提取地下水的泵类产品。它通常由电动机、轴承、叶轮、护套和出水管等组成。这种泵可以放入深井中,通过电动机驱动水泵工作,将地下水抽到地面供应或其他用途。具有抽水效率高、结构紧凑、体积小、运行稳定等特点,被广泛应用于农田灌溉、城市供水、工业用水以及地热能开发等领域。
详细介绍
QJ系列深井潜水泵产品介绍
不锈钢深井泵是引进国外泵业公司领先的制泵技术生产的高性能耐磨型电泵,动力部份配用目前国际先进技术生产的水浸式不锈钢潜水电机,对水质绝对无污染,是当前国内外深井泵之精品。选用优质不锈钢外壳、轴芯、联轴器、入水座和泵头(或铜合金入水座、泵头),高强度抗耐磨新型复合高分子材料叶轮和不锈钢导流壳,全新"浮动式"结构叶轮在工作期间对电机无轴向压力。特别适用于工矿业、农业、建筑业、养殖业、食品饮料业及家庭式(或高层送水使用)。
QJ系列深井潜水泵产品特点
1、深井潜水泵电机、水泵一体,潜入水中运行,安全可靠。
2、深井泵对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。
3、深井泵安装、使用、维护方便简单,占地面积小、不需建造泵房。
4、深井泵结构简单、节省原材料。
深井泵使用的条件是否合适,管理得当与使用寿命有直接的关系。
性能参数
序号 | 型号 |
泵外径 |
流量 |
扬程 |
电机 |
额定 |
出口 |
配套 |
1 | 100QJ2-50/10 | 95 | 2 | 50 | 0.75 | 2.0 | 40 | 3×1.5+1×1 |
2 | 100QJ2-70/14 | 70 | 1.1 | 3.1 | 3×1.5+1×1 | |||
3 | 100QJ2-80/16 | 80 | 1.1 | 3.1 | 3×1.5+1×1 | |||
4 | 100QJ2-100/20 | 100 | 1.5 | 3.8 | 3×1.5+1×1 | |||
5 | 100QJ2-110/22 | 110 | 1.5 | 3.8 | 3×1.5+1×1 | |||
6 | 100QJ2-140/28 | 140 | 1.5 | 3.8 | 3×1.5+1×1 | |||
7 | 100QJ2-150/30 | 150 | 2.2 | 5.6 | 3×2.5+1×1.5 | |||
8 | 100QJ2-160/32 | 160 | 2.2 | 5.6 | 3×2.5+1×1.5 | |||
9 | 100QJ2-190/38 | 190 | 2.2 | 5.6 | 3×2.5+1×1.5 | |||
10 | 100QJ2-200/40 | 200 | 3 | 7.3 | 3×4+1×2.5 | |||
11 | 100QJ3.2-40/6 | 95 | 3.2 | 40 | 0.75 | 2.0 | 40 | 3×1.5+1×1 |
12 | 100QJ3.2-54/8 | 54 | 0.75 | 2.0 | 3×1.5+1×1 | |||
13 | 100QJ3.2-68/10 | 68 | 1.1 | 3.1 | 3×1.5+1×1 | |||
14 | 100QJ3.2-72/11 | 72 | 1.1 | 3.1 | 3×1.5+1×1 | |||
15 | 100QJ3.2-99/15 | 99 | 1.5 | 3.8 | 3×1.5+1×1 | |||
16 | 100QJ3.2-108/16 | 108 | 2.2 | 5.6 | 3×2.5+1×1.5 | |||
17 | 100QJ3.2-135/20 | 135 | 2.2 | 5.6 | 3×2.5+1×1.5 | |||
18 | 100QJ3.2-144/21 | 144 | 3 | 7.3 | 3×4+1×2.5 | |||
19 | 100QJ3.2-170/25 | 170 | 3 | 7.3 | 3×4+1×2.5 | |||
20 | 100QJ3.2-230/34 | 230 | 4 | 10.26 | 3×4+1×2.5 | |||
21 | 100QJ5-24/6 | 95 | 5 | 24 | 0.75 | 2.0 | 40 | 3×1.5+1×1 |
22 | 100QJ5-36/9 | 36 | 1.1 | 3.1 | 3×1.5+1×1 | |||
23 | 100QJ5-48/12 | 48 | 1.5 | 3.8 | 3×1.5+1×1 | |||
24 | 100QJ5-64/16 | 64 | 2.2 | 5.6 | 3×1.5+1×1 | |||
25 | 100QJ5-72/18 | 72 | 2.2 | 5.6 | 3×1.5+1×1 | |||
26 | 100QJ5-88/22 | 88 | 3 | 7.3 | 3×2.5+1×1.5 | |||
27 | 100QJ5-96/24 | 96 | 3 | 7.3 | 3×2.5+1×1.5 | |||
28 | 100QJ5-108/27 | 108 | 3 | 7.3 | 3×4+1×2.5 | |||
29 | 100QJ5-128/32 | 128 | 4 | 10.26 | 3×4+1×2.5 | |||
30 | 100QJ5-164/41 | 164 | 5.5 | 13.74 | 3×4+1×2.5 | |||
31 | 100QJ5-220/55 | 220 | 7.5 | 18.5 | 3×6+1×4 |
序号 | 型号 |
泵外径 |
流量 |
扬程 |
电机 |
额定 |
出口 |
配套 |
32 | 100QJ8-15/3 | 95 | 8 | 15 | 0.75 | 2.0 | 50 | 3×1.5+1×1 |
33 | 100QJ8-20/4 | 20 | 1.1 | 3.1 | 3×1.5+1×1 | |||
34 | 100QJ8-30/6 | 30 | 1.5 | 3.8 | 3×1.5+1×1 | |||
35 | 100QJ8-40/8 | 40 | 2.2 | 5.6 | 3×1.5+1×1 | |||
36 | 100QJ8-50/10 | 50 | 3 | 7.3 | 3×2.5+1×1.5 | |||
37 | 100QJ8-60/12 | 60 | 3 | 7.3 | 3×2.5+1×1.5 | |||
38 | 100QJ8-70/14 | 70 | 3 | 7.3 | 3×2.5+1×1.5 | |||
39 | 100QJ8-85/17 | 85 | 4 | 10.26 | 3×2.5+1×1.5 | |||
40 | 100QJ8-95/19 | 95 | 5.5 | 13.74 | 3×4+1×2.5 | |||
41 | 100QJ8-100/20 | 100 | 5.5 | 13.74 | 3×4+1×2.5 | |||
42 | 100QJ8-110/22 | 110 | 5.5 | 13.74 | 3×4+1×2.5 | |||
43 | 100QJ8-135/27 | 135 | 7.5 | 18.5 | 3×4+1×2.5 | |||
44 | 100QJ8-150/30 | 150 | 7.5 | 18.5 | 3×4+1×2.5 | |||
45 | 100QJ10-48/10 | 95 | 10 | 48 | 2.2 | 5.6 | 50 | 3×1.5+1×1 |
46 | 100QJ10-60/13 | 60 | 3 | 7.3 | 3×2.5+1×1.5 | |||
47 | 100QJ10-80/17 | 80 | 4 | 10.26 | 3×2.5+1×1.5 | |||
48 | 100QJ10-108/22 | 108 | 5.5 | 13.74 | 3×4+1×2.5 | |||
49 | 100QJ10-130/27 | 130 | 7.5 | 18.5 | 3×4+1×2.5 | |||
50 | 100QJ15-34/10 | 95 | 15 | 34 | 3 | 7.3 | 50 | 3×2.5+1×1.5 |
51 | 100QJ15-52/14 | 52 | 4 | 10.26 | 3×2.5+1×1.5 | |||
52 | 100QJ15-58/18 | 58 | 5.5 | 13.74 | 3×4+1×2.5 | |||
53 | 100QJ15-82/24 | 82 | 7.5 | 18.5 | 3×4+1×2.5 | |||
54 | 敬告:100QJ电机为充油式全封闭电机,无须加水!! | |||||||
55 | 150QJ5-85/12 | 142 | 5 | 85 | 3 | 7.9 | 50 | 3×4 |
56 | 150QJ5-100/14 | 100 | 3 | 7.9 | 3×4 | |||
57 | 150QJ5-150/21 | 150 | 4 | 10.26 | 3×4 | |||
58 | 150QJ5-200/28 | 200 | 5.5 | 13.74 | 3×6 | |||
59 | 150QJ5-250/35 | 250 | 7.5 | 18.5 | 3×6 | |||
60 | 150QJ5-300/42 | 300 | 9.2 | 22.12 | 3×10 | |||
61 | 150QJ10-50/7 | 10 | 50 | 3 | 7.9 | 3×4 | ||
62 | 150QJ10-78/11 | 78 | 4 | 10.26 | 3×4 |
QJ潜水泵工作条件
1.QJ型深井潜水泵电源要求:
(1)额定频率为50赫兹,电机端额定电压应保证为380+5%伏的三相交流电源(若用户电压为660伏时需特殊定货)。
(2)变压器负载功率不应超过其容量的75%。
(3)变压器距井较远时,应考虑输电线线压降,对功率大于45KW的电机,要求变压器到井口距离不超过20米,大于20米时,要求输电线规格比配电缆规格大两个等级,并考虑线压降。
2.水质要求:
(1)一般无腐蚀性清水。
(2)水中含砂量不大于0.01%(质量比)。
(3)酸碱度PH值在6.5-8.5范围内。
(4)水中氯离子含量不大于400毫克/升。
(5)硫化氢含量不大于1.5毫克/升。
(6)水温不高于20℃。
3.井筒要求:
正直、光滑、不得有凸起或井管错位现象,井内径不小于相应的机座号。

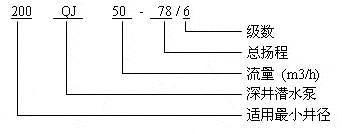

QJ潜水泵型号意义

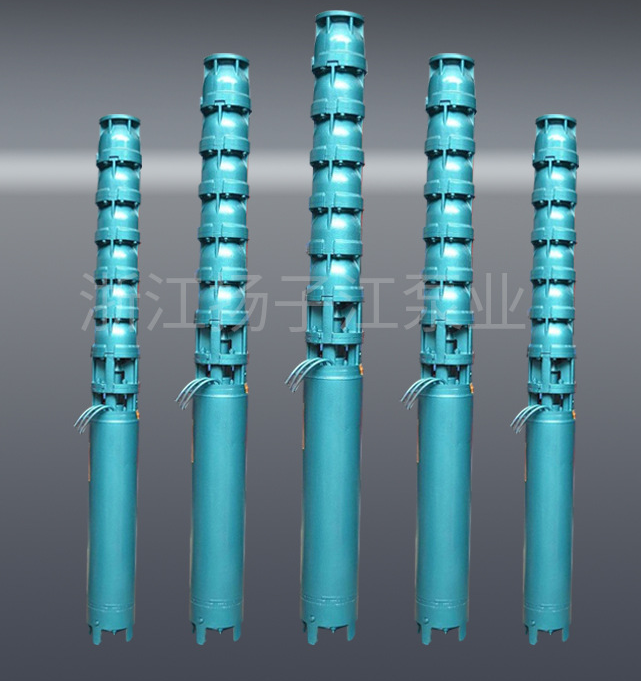

产品实拍图:
