ISG型立式管道离心泵产品概述
ISG立式单级管道离心泵,是扬子江泵业科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型单级单吸离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISG型基础上派生出适用热水泵、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点,符合新国家机械部JB/T53058-93的标准要求,产品按国际ISO2858标准设计制造。

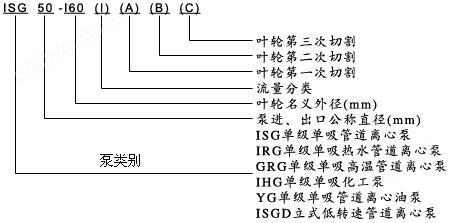

ISG型立式管道离心泵型号意义
产品特点
1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2、叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡振动噪音很低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
主要用途
1.供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
2.热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。
3.高温离心泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。
4.IHG型立式不锈钢管道离心泵供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120℃。
5.YG型管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃ ~ + 120℃。
6.IHGB型立式不锈钢防爆型化工离心泵,适用于输送易燃性化工液体。
7.ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵,适用于环境噪声要求很低的场合及空调循环等。
ISG型立式管道离心泵使用条件
1、 吸入压力≤1.0Mpa,或泵系统高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃,相对湿度<95%。<>
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.<>
注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。
ISG型立式管道离心泵产品结构图
ISG立式管道泵结构图

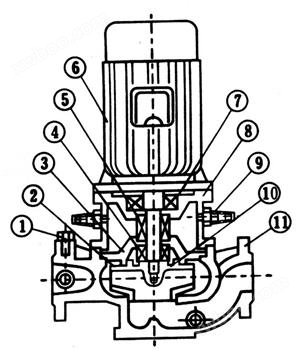

| 1 | 取压塞 | ISG型结构说明: 1.泵与电机同端盖,轴向尺寸缩短,结构简单。 2.泵体上设有取压孔和放水孔。 3.泵体上设有排气阀,工作前能拐车放泵内空气。 4.泵体底部设有安装底板和螺栓孔,保证整体机组安装稳固。 |
2 | 排气阀 | ||
3 | 叶轮 | ||
4 | 机械密封 | ||
5 | 挡水圈 | ||
6 | 电机 | ||
7 | 轴 | ||
8 | 联体座 | ||
9 | 叶轮螺母 | ||
10 | 泵体 | ||
11 | 放水阀 | ||
IRG立式热水管道泵结构图
| 1 | 取压塞 | IRG型结构说明: 1.泵体与上部结构中间装有隔热盖,适用于介质温度T〈120度的场合。 2.泵与电机轴承组合装置,保证轴运转精度,提高了密封的可靠性。 3.可根据用户要求隔热盖内安装风冷装置。 |
2 | 排气阀 | ||
3 | 叶轮 | ||
4 | 机械密封 | ||
5 | 轴承 | ||
6 | 电机 | ||
7 | 联体座 | ||
8 | 挡水圈 | ||
9 | 叶轮螺母 | ||
10 | 泵体 | ||
11 | 放水阀 | ||
GRG高温型立式管道泵结构
| 1 | 排气阀 | GRG型结构说明: 1.泵体与上部结构中间采用外供水隔热和冷却,可以适用于温度-45度~+240度的高温场合。 2.泵与电机轴承组合装置,保证轴运转精度,提高了密封的可靠性。 3.采用组合式密封,下端为进口钛合金密封环的中型高温机械密封。 |
2 | 叶轮 | ||
3 | 泵盖 | ||
4 | 机械密封 | ||
5 | 挡水圈 | ||
6 | 电机 | ||
7 | 轴承 | ||
8 | 联体座 | ||
9 | 冷却水管 | ||
10 | 叶轮螺母 | ||
11 | 泵体 |
ISG型立式管道离心泵性能参数
型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | |
mm | m3/h | L/S | m | % | r/min | KW | (NPSH)r | |
15-80 | 15 |
1.1 1.5 2.0 |
0.3 0.42 0.55 |
8.5 8 7 |
26 34 34 | 2800 | 0.18 | 2.3 |
20-110 | 20 |
1.8 2.5 3.3 |
0.5 0.69 0.91 |
16 15 13.5 |
25 34 35 | 2800 | 0.37 | 2.3 |
20-160 | 20 |
1.8 2.5 3.3 |
0.5 0.69 0.91 |
33 32 30 |
19 25 23 | 2900 | 0.75 | 2.3 |
25-110 | 25 |
2.8 4 5.2 |
0.78 1.11 1.44 |
16 15 13.5 |
34 42 41 | 2900 | 0.55 | 2.3 |
25-125 | 25 |
2.8 4 5.2 |
0.78 1.11 1.44 |
20.6 20 18 |
28 36 35 | 2900 | 0.75 | 2.3 |
25-125A | 25 |
2.5 3.6 4.6 |
0.69 1.0 1.28 |
17 16 14.4 | 35 | 2900 | 0.55 | 2.3 |
25-160 | 25 |
2.8 4 5.2 |
0.78 1.11 1.44 |
33 32 30 |
24 32 33 | 2900 | 1.5 | 2.3 |
25-160A | 25 |
2.6 3.7 4.9 |
0.12 1.03 1.36 |
29 28 26 | 31 | 2900 | 1.1 | 2.3 |
型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | |
mm | m3/h | L/S | m | % | r/min | KW | (NPSH)r | |
32-100(I) | 32 |
4.4 6.3 8.3 |
1.22 1.75 2.32 |
13.2 12.5 11.3 |
48 54 53 | 2900 | 0.75 | 2.0 |
32-125 | 32 |
3.5 5 6.5 |
0.97 0.39 1.8 |
22 20 18 |
40 44 42 | 2900 | 0.75 | 2.3 |
32-125A | 32 |
3.1 4.5 5.8 |
0.86 1.25 1.61 |
17.6 16 14.4 | 43 | 2900 | 0.55 | 2.3 |
32-160(I) | 32 |
4.4 6.3 8.3 |
1.22 1.75 2.32 |
33.2 32 30.2 |
34 40 42 | 2900 | 2.2 | 2.0 |
32-200(I) | 32 |
4.4 6.3 8.3 |
1.22 1.75 2.32 |
50.5 50 48 |
26 33 35 | 2900 | 4 | 2.0 |
32-200A | 32 |
2.8 4 5.2 |
0.78 1.11 1.44 |
44.6 44 42.7 |
34 40 42 | 2900 | 2.2 | 2.0 |

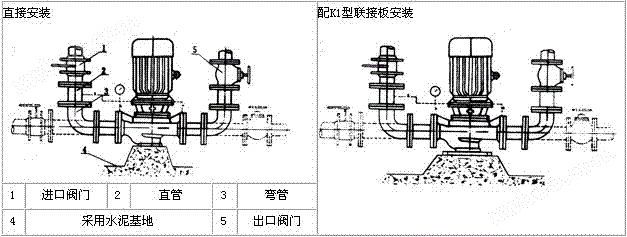

ISG型立式管道离心泵管道连接方式

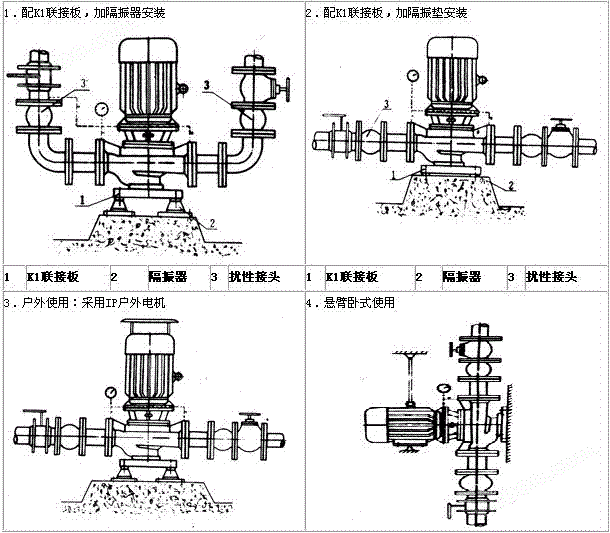

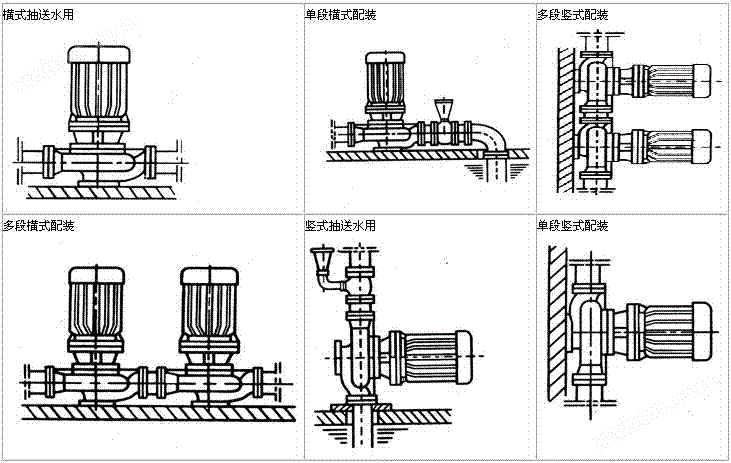

ISG型立式管道离心泵安装方式
一、刚性连接:
二、柔性连接
ISG型立式管道离心泵故障原因及排除方法
故障现象 | 可能产生的原因 | 排除方法 |
1、水泵不出水 |
a、进出口阀门未打开,进出管路阻塞,流道叶轮阻塞。 b、电机运行方向不对,电机缺相转速很慢。 c、吸入管漏气。 d、泵没灌满液体, 泵腔内有空气。 e、进口供水不足, 吸程过高,底阀漏水。 f、管路阻力过大,泵选型不当。 |
a、检查,去除阻塞物 b、调整电机方向,坚固电机接线 c、拧紧各密封面,排除空气 d、打开泵上盖或打开排气阀 排尽空气 e、停机检查、调整(并网自来水 管和带吸程使用易出现此现象 f、减少管路弯道,重新选泵。 |
2、水泵流量不足 |
a、先按1.原因检查。 b、管道、泵流产叶轮部分阻塞、 水垢沉积、阀门开度不足 c、电压偏低 d、叶轮磨损 |
a、先按1.排除 b、去除阻塞物 重新调整阀门开度。 c、稳压。 d、更换叶轮。 |
3、功率过大 |
a、超过额定流量使用。 b、吸程过高。 c、泵轴承磨损。 |
a、调节流量关小出口阀门。 b、降低 c、更换叶轮 |
4、杂音振动 |
a、管路支撑不稳。 b、液体混有气体。 c、产生汽蚀。 d、轴承损坏。 e、电机超载发热运行。 |
a、稳固管路 b、提高吸入压力、排气 c、降低真空度 d、更换轴承 e、搞整按5。 |
5、电机发热 |
a、流量过大、超载运行。 b、碰擦。 c、电机轴承损坏。 d、电压不足。 |
a、关小出口阀。 b、检查排除。 c、更换轴承。 d、稳压。 |
6、水泵漏水 |
a、机械密封磨损。 b、泵体有砂孔或破裂。 c、密封面不平整。 d、安装螺栓松懈。 |
a、更换。 b、焊补或更换。 c、修整。 d、坚固。 |

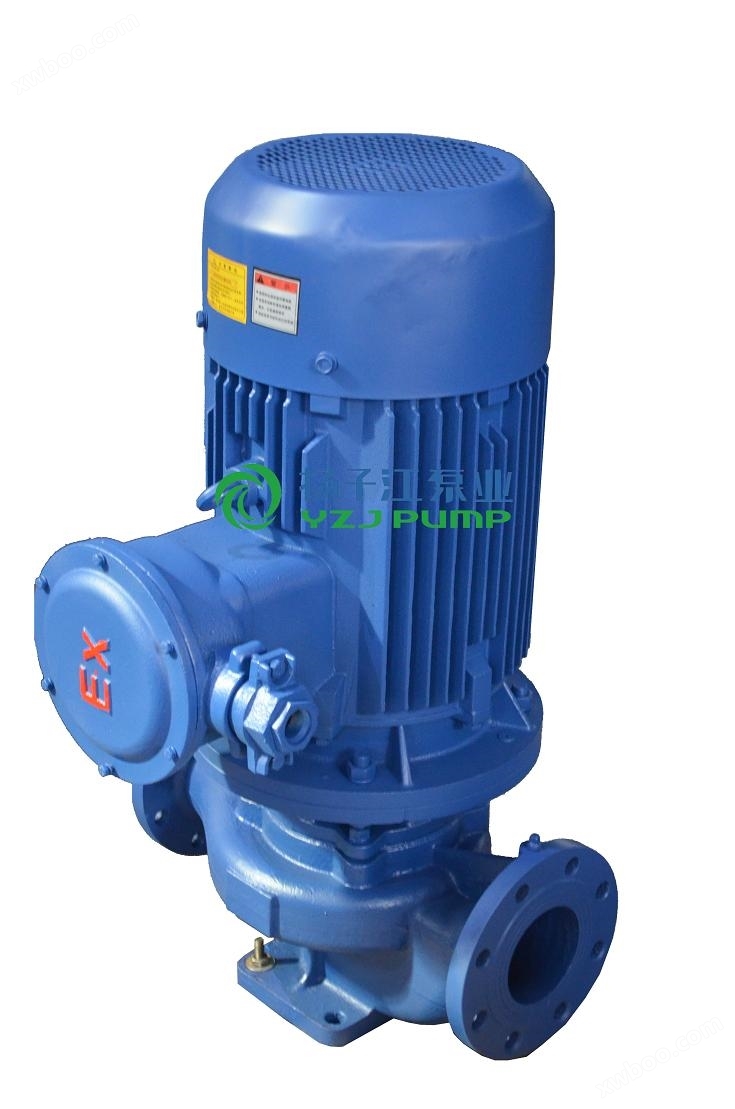

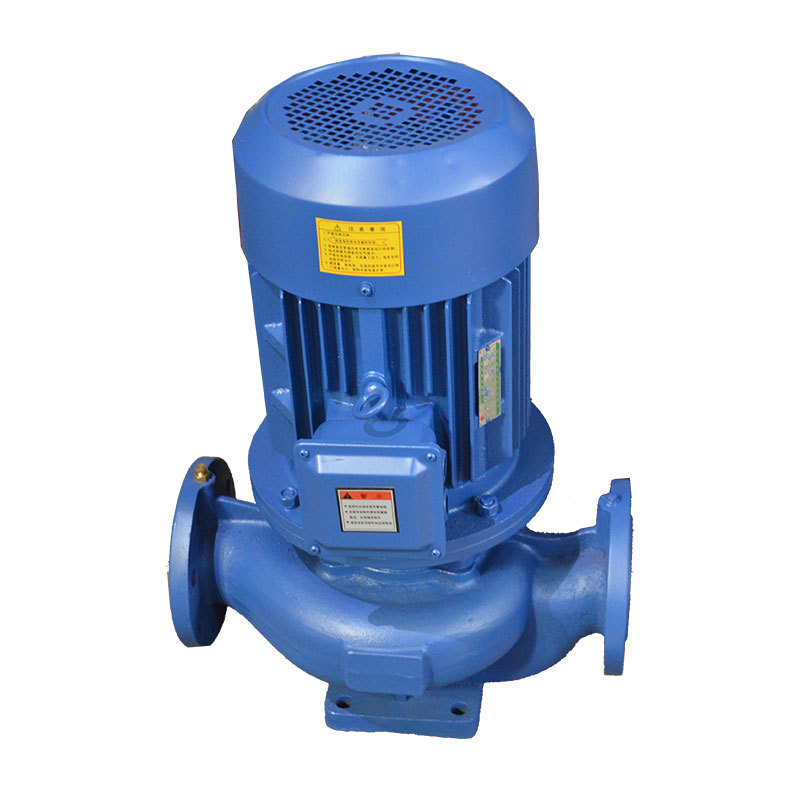

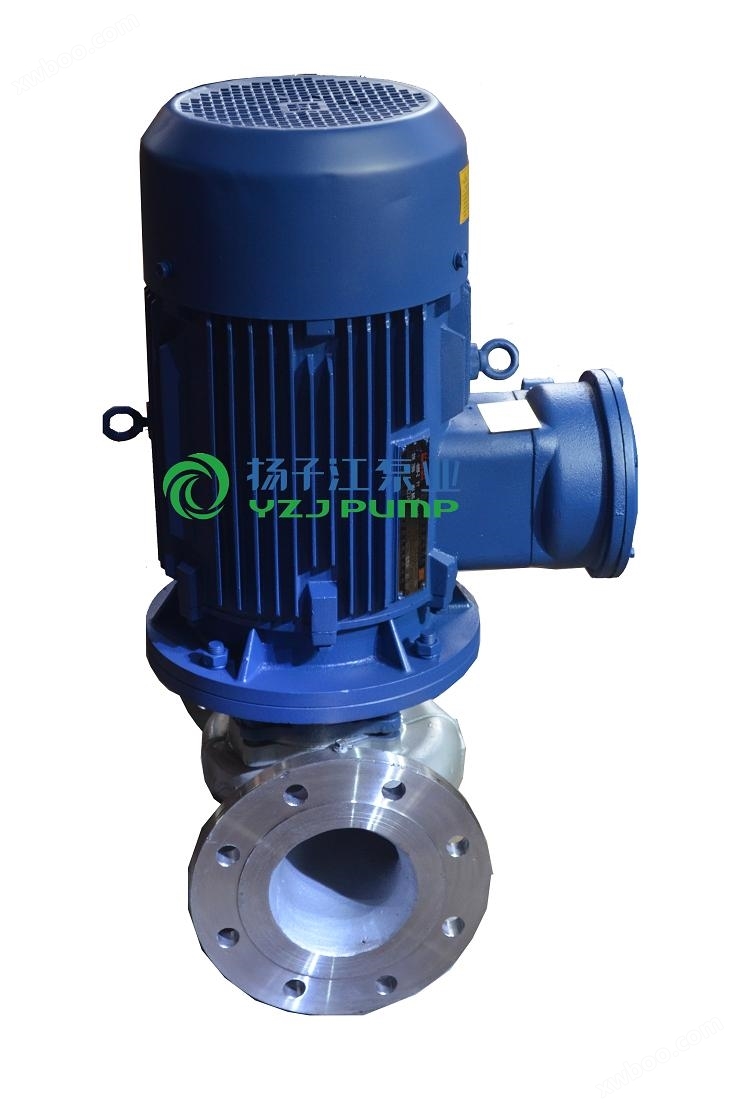

产品实拍图
