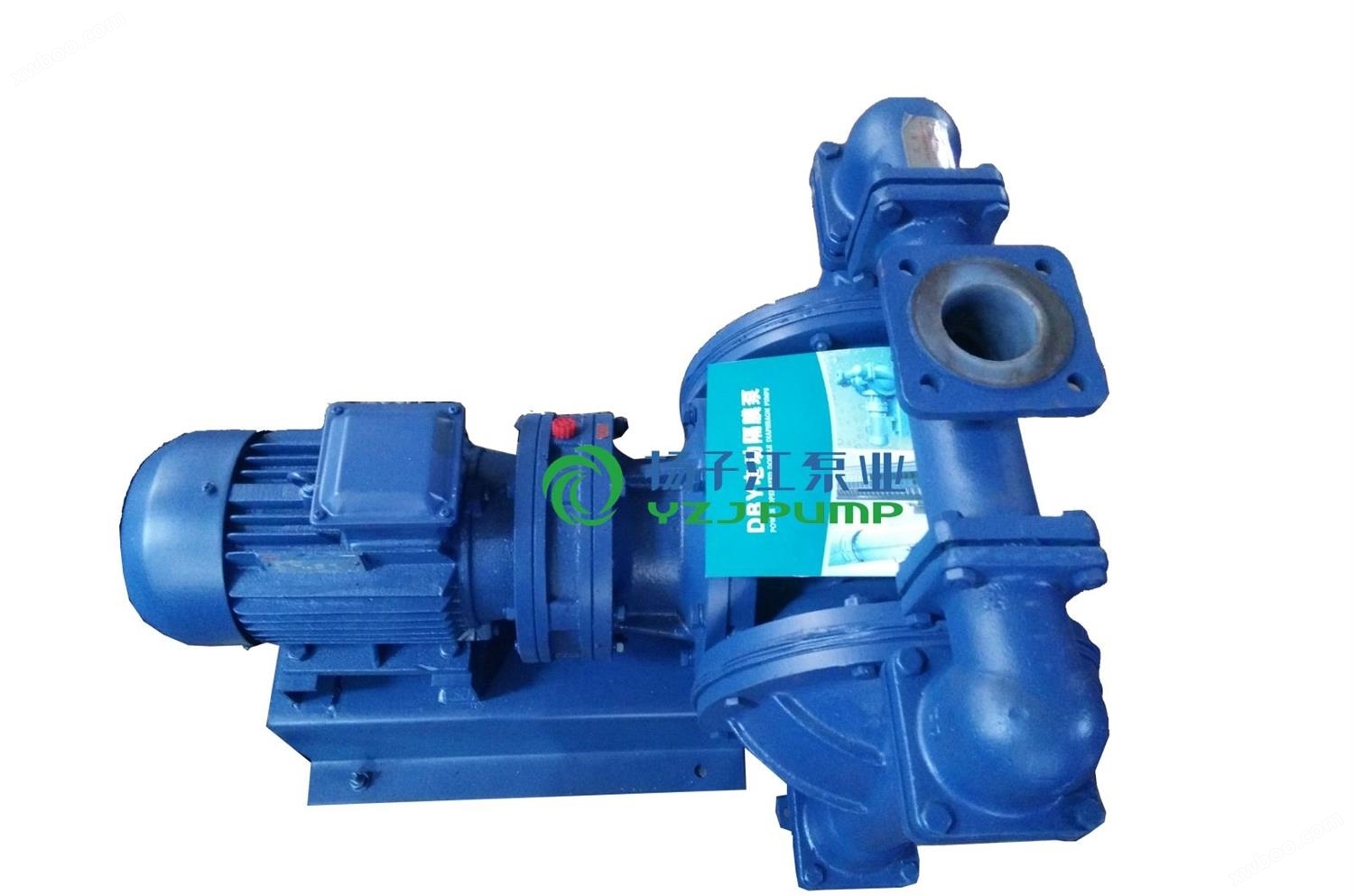

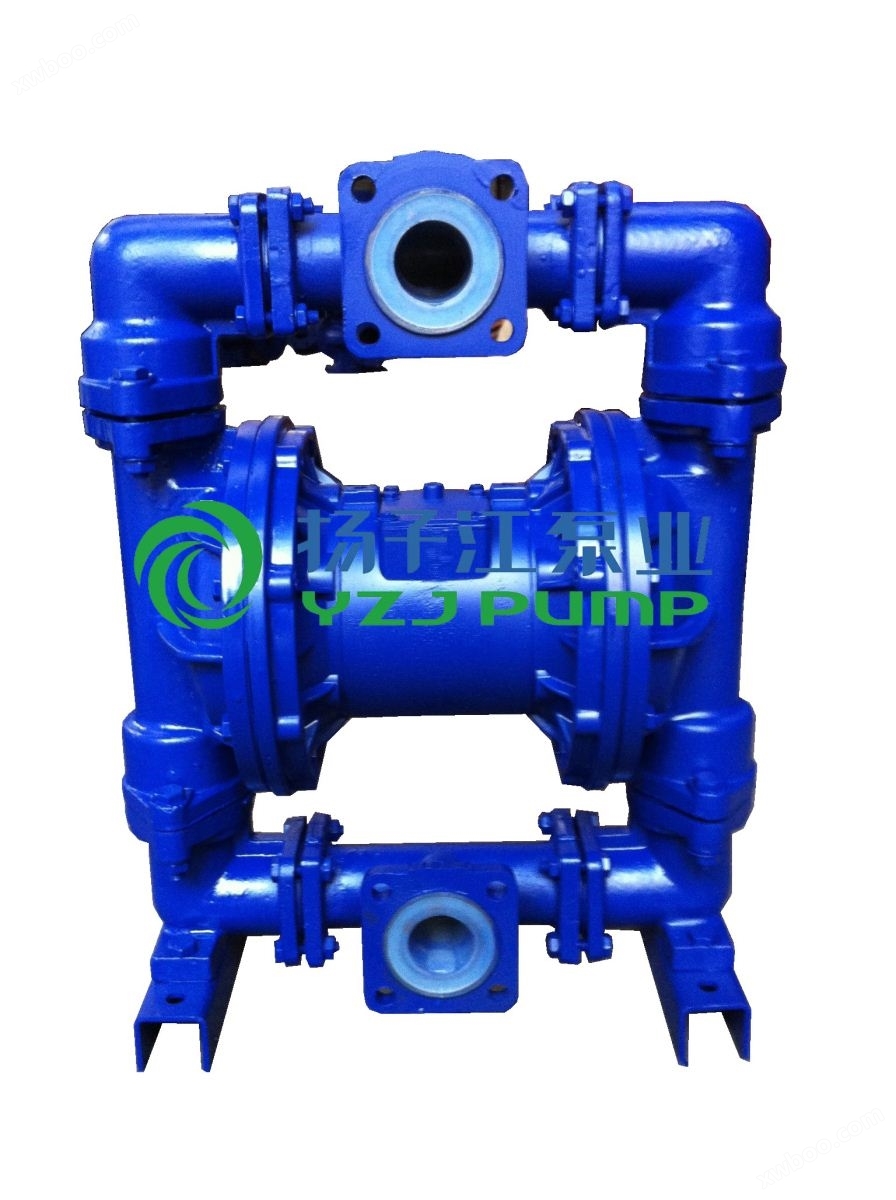

QBYC-F46衬氟气动/电动隔膜泵

简要描述:QBY-CF46系列衬氟电动隔膜泵是目前国内新颖的一种采用压缩空气为动力源,通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。

  • 产品型号:QBYC-F46
  • 厂商性质:生产厂家
  • 更新时间:2024-04-03
  • 访  问  量:1036
QBYC-F46衬氟气动/电动隔膜泵

详细介绍

一、QBY-CF46系列衬氟电动隔膜泵性能范围

流量扬程功率转速口径温度自吸高度
0-20m3/h30m0.37-4kw1450r/min25-65mm-15-+150℃5-7m


二、不同口径衬氟电动隔膜泵性能参数表

型号

进出口径(mm)

流量
(m3/h)

扬程
(m)

吸程
(m)

大允许通过颗粒φ(mm)

电机功率KW

DBY-25CF46

25

3.5

30

4

2.5

1.5

DBY-40CF46

40

4.5

30

4

4.5

2.2

DBY-50CF46

50

6.5

30

4.5

8

4

DBY-65CF46

65

8

30

4.5

8

4


三、衬氟电动隔膜泵安装尺寸图


四、安装尺寸表


五、衬氟电动隔膜泵不同材质选型参考


六、产品细节功能展示


七、概述

  QBY-CF46系列衬氟电动隔膜泵是目前国内新颖的一种采用压缩空气为动力源,通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,

该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。该系列产品以优质HT200铸铁为外壳,具有良好的物理性能,以聚四氟乙烯为

内衬材料,可适用于除熔融态碱盐以外的任何酸、碱及各类有机溶剂,应用范围极其广泛。

  系列泵具有结构美观,良好的物理抗性,经久耐用等特点,对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、

果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽,尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题,该系列产品可利用

普通干净的工业气或仪表气,在0.1公斤的低压下启动,在正常输送状况下节约用气量30%以上,是新一代的节能性泵种,具有良好的市场前景。

其性能参数与德国的WLLDENPUMPS、美国的MARIOWPUMPS相近。


八、DBY电动隔膜泵膜片的选择

隔膜片品种
介质种类
丁睛橡胶氯丁橡胶氟橡胶聚四氟乙烯食品橡胶
发烟硝酸××
浓硝酸××
浓硫酸××
浓盐酸×
浓磷酸×
浓醋酸×××
浓氢氧化钠
无水氨
稀硝酸××
稀硫酸



九、衬氟电动隔膜泵使用场合

1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。

2.泵吸油漆、树胶、颜料。

3.粘合剂和胶水、全部种类可用泵吸取。

4.各种瓦、瓷、砖器及陶器釉浆。

5.油井钻好后,用泵吸沉积物及灌浆。

6.泵吸各种乳剂和填料。

7.泵吸各种污水。

8.用泵为油轮,驳船清仓吸取仓内污水。

9.啤酒花及发酵粉稀浆、糖浆、糖蜜。

10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11.各种橡胶浆。

12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13.各种剧毒、易燃、易挥发液体。

14.各种强酸、强碱、强腐蚀液体。

15.各种高温液体高可耐150℃。

16.作为各种固液体分离设备的前级送压装置


十、工作原理及设计特点

1、压缩空气为动力。

2、是一种由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,由于隔膜泵工作原理的特点,因此隔膜泵具有以下特点:

(1)泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。

(2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花

(3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。

(4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动小,适用于不稳定物质的输送

(5)流量可调节,可以在物料出口处加装节流阀来调节流量。

(6)具有自吸的功能。

(7)可以空运行,而不会有危险。

(8)可以潜水工作。

(9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。

(10)没有复杂的控制系统,没有电缆、保险丝等。

(11)体积小、重量轻,便于移动。

(12)无需润滑所以维修简便,不会由于滴漏污染工作环境。

(13)泵始终能保持高效,不会因为磨损而降低。

(14)百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热

(15)没有动密封,维修简便避免了泄漏。工作时无死点。
