ZL系列立式自吸泵

简要描述:ZL系列立式自吸泵是在反复研究国内外自吸泵技术的基础上开发成功的一种结构新颖的产品,采用导叶蚀气水分离装置,一次引流,终生自吸,填补了国内外立式自吸泵的空白。

  • 产品型号:ZL系列
  • 厂商性质:生产厂家
  • 更新时间:2024-06-20
  • 访  问  量:901
ZL系列立式自吸泵

详细介绍

自吸式排污泵技术参数


流量5-800m3/h
扬程12-60m
电机功率2.2-132KW
转速1450-2900r/min
口径φ25-φ300
介质温度≤100℃
自吸高度4.5-6.0m



产品解析

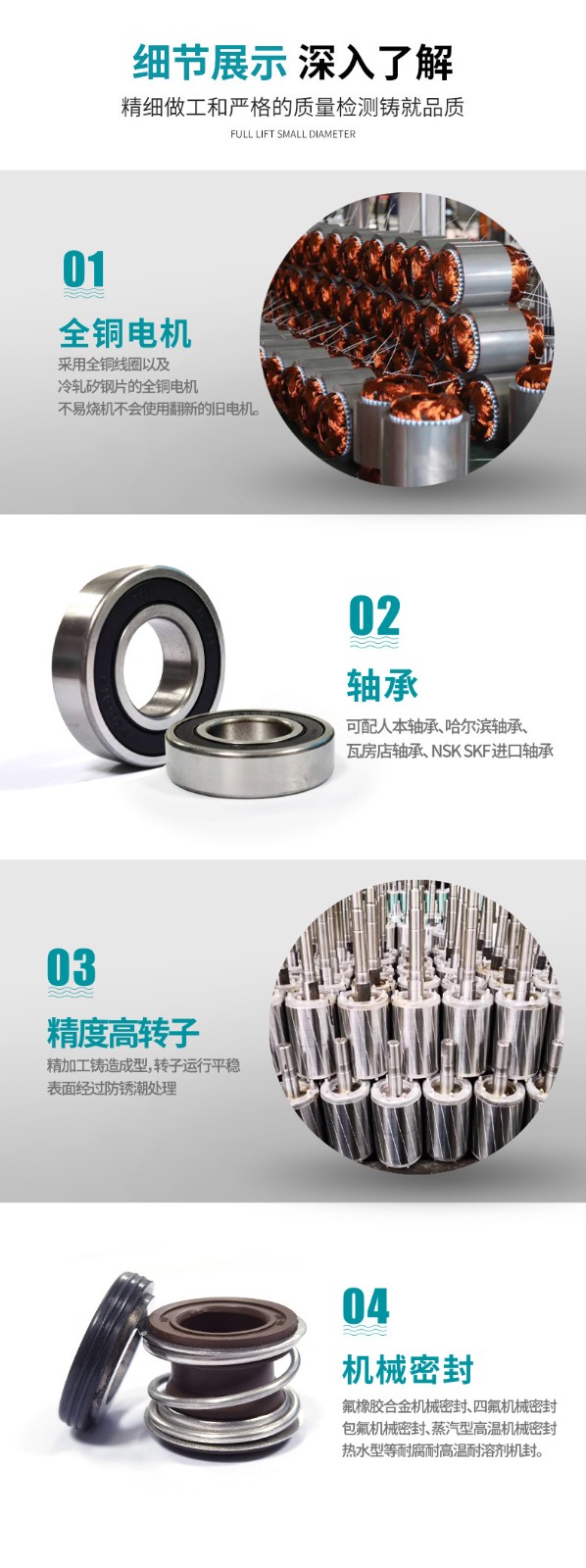

产品细节



产品概述

      ZL系列立式自吸泵是在反复研究国内外自吸泵技术的基础上开发成功的一种结构新颖的产品,采用导叶蚀气水分离装置,一次引流,终生自吸,填补了国内外立式自吸泵的空白。该泵具有结构紧凑,外表美观,自吸性能好,高效节能,占地面积小,运行平稳,进出口径相同并在同一水平线上,可以安装于任一段水平管路上,使用维修方便等特点,具有广阔的应用市场和发展前景,因该泵具有自吸功能,因此完全代替ISG系列立式管道离心泵的使用。


ZL系列立式自吸泵型号意义

例如:ZL 100-32

ZL-立式自吸泵

无标注为清水泵,P:自吸化工泵,B:自吸油泵  100-泵进出口直径(mm)  32-泵设计点扬程(m)


适用范围

适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

1.环境温度≦50℃,介质温度≦80℃特殊要求可达200.℃

2.介质PH值铸铁材质为6-9,不锈钢为2-13.

3.介质重度不超过1240千克/m3

4.自吸高度不能超过规定值4.5-5.5米,吸入管长度为≦10米。

5.通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。


产品优点

1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。

2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。

3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。

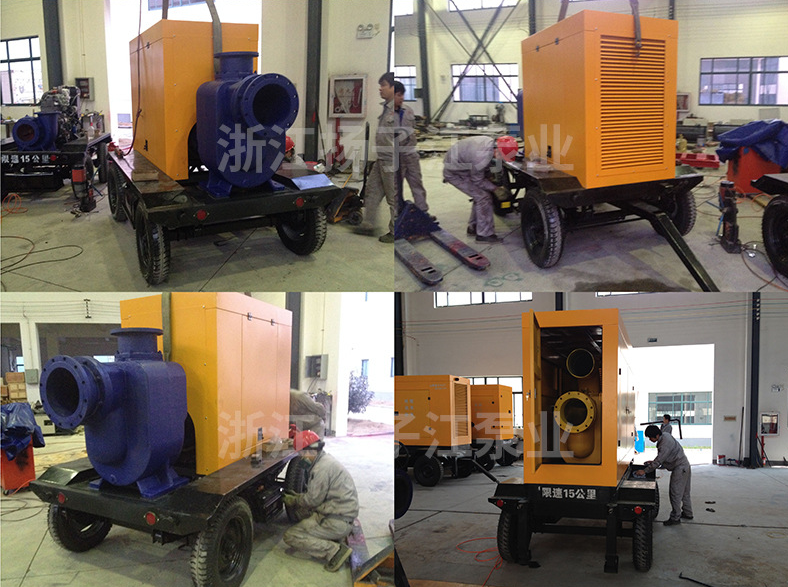

产品使用现场实拍视频

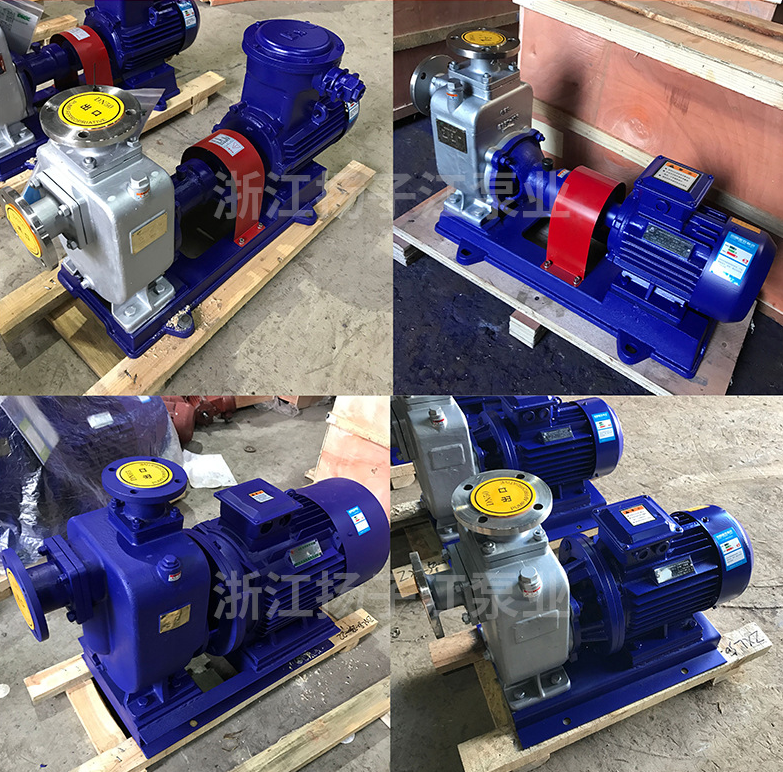

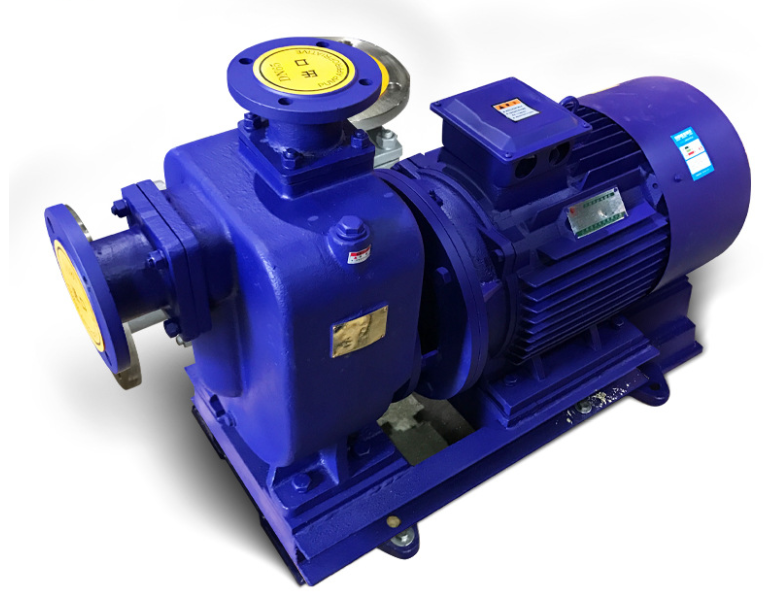

产品实拍图



ZL系列立式自吸泵性能参数表

型号(Type) 流量(m3/h) 扬程(m) 电机功率 (Kw) 转速(r/min) 效率% 自吸高度(m)
  ZL32-50 3.2 50 3 2900 20 7.8
  ZL40-8 6.3 8 0.37 2900 51 7.6
  ZL40-12.5 6.3 12.5 0.75 2900 48 7.6
  ZL40-20 6.3 20 1.1 2900 42 7.6
  ZL40-32 6.3 32 2.2 2900 35 7.6
  ZL40-50 6.3 50 5.5 2900 26 7.6
  ZL40-80 6.3 80 7.5 2900 22 7.6
  ZL50-20 12.5 20 2.2 2900 55 7.6
  ZL50-5 6.3 5 0.37 1450 49 7.6
  ZL50-32 12.5 32 3 2900 49 7.5
  ZL50-8 6.3 8 0.55 1450 43 8
  ZL50-50 12.5 50 7.5 2900 43 7.5
  ZL50-12.5 6.3 12.5 0.75 1450 37 8
  ZL50-80 12.5 80 11 2900 33 7.5
  ZL50-20 6.3 20 2.2 1450 28 8
  ZL65-20 25 20 3 2900 64 7.3
  ZL65-5 12.5 5 0.55 1450 59 7.8
  ZL65-32 25 32 5.5 2900 60 7.3
  ZL65-8 12.5 8 0.75 1450 55 7.8
  ZL65-50 25 50 11 2900 55 7.3
  ZL65-12.5 12.5 12.5 1.1 1450 50 7.8
  ZL65-80 25 80 15 2900 45 7.3
  ZL65-20 12.5 20 2.2 1450 41 7.8
  ZL80-20 50 20 5.5 2900 70 7
  ZL80-5 25 5 0.75 1450 66 7.5
  ZL80-32 50 32 11 2900 68 7
  ZL80-8 25 8 1.1 1450 64 7.5
  ZL80-50 50 50 15 2900 64 7
  ZL80-12.5 25 12.5 2.2 1450 60 7.5
  ZL80-80 50 80 22 2900 58 7
  ZL80-20 25 20 3 1450 55 7.5
  ZL100-20 100 20 11 2900 73 6.8
  ZL100-5 50 5 1.5 1450 70 7
  ZL100-32 100 32 15 2900 73 6.8
  ZL100-8 50 8 2.2 1450 70 7
  ZL100-50 100 50 30 2900 71 6.8
  ZL100-12.5 50 12.5 4 1450 68 7
  ZL100-80 100 80 45 2900 67 6.8
  ZL100-20 50 20 5.5 1450 63 7
  ZL125-50 200 50 45 2900 76 6.5
  ZL125-12.5 100 12.5 7.5 1450 71 7
  ZL125-80 200 80 75 2900 73 6.5
  ZL125-20 100 20 11 1450 71 6.8
  ZL125-125 200 125 110 2900 70 6.5
  ZL125-32 100 32 18.5 1450 68 6.8
  ZL150-20 200 20 18.5 2900 76 6.3
  ZL150-32 100 32 30 1450 74 6.2
  ZL150-50 200 50 45 2900 71 6.4
  ZL150-12.5 100 12.5 11 1450 70 6.2
  ZL150-80 200 80 75 2900 73 6.4
  ZL200-20 400 20 37 1450 77 6
  ZL200-32 400 32 55 1450 77 6
  ZL200-50 400 50 90 1450 76 6
  ZL200-80 400 80 160 1450 72 6
  ZL250-20 600 20 55 1450 79 5.8
  ZL250-32 600 32 90 1450 79 5.8
  ZL250-50 600 50 160 1450 79 5.8
  ZL300-20 800 20 75 1450 80 5.5
  ZL300-32 800 32 110 1450 80 5.5
  ZL350-20 1000 20 90 1450 81 5
  ZL350-32 1000 32 132 1450 81 5
