QBY铸铁气动隔膜泵

简要描述：QBY铸铁气动隔膜泵是一种新型输送机械，是目前国内新颖的一种泵类。采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

产品型号：QBY
厂商性质：生产厂家
更新时间：2024-06-20
访问量：971

产品分类

Product Category

详细介绍

QBY铸铁气动隔膜泵产品性能参数

型号	流量 (m3/h)	扬程 (m)	吸程 (m)	大允许颗粒直粒 (mm)	大供气压力 kgf/cm2	材料
型号	流量 (m3/h)	扬程 (m)	吸程 (m)	大允许颗粒直粒 (mm)	大供气压力 kgf/cm2	流体铸铁
QBY-10	0.8	50	1	1	4-7	★
QBY-15	1	50	1	1	4-7	★
QBY-20	1.8	50	5	2.5	2-7	★
QBY-25	2.4	50	5	2.5	2-7	★
QBY-40	8	50	5	4.5	2-7	★
QBY-50	18	50	5	8	2-7	★
QBY-65	24	50	5	8	2-7	★
QBF-80	27	50	5	10	2-7	★
QBY-100	40	50	5	10	2-7	★

QBY铸铁气动隔膜泵安装尺寸

型号	A	B	C	D	H	H1	H2	进气口外径	重量（kg）
QBY-10	140		180	150	225	18	200	8	7
QBY-15	140		180	150	225	18	200	8	7
QBY-25	220	170	365	200	480	45	460	10	20
QBY-40	220	170	365	250	480	45	460	10	24
QBY-50	340	230	570	340	740	80	700	14	50
QBY-65	340	230	570	340	740	80	700	14	56
QBY-80	360	240	600	450	900	105	860	16	70
QBY-100	360	240	600	450	930	105	860	16	78

QBY铸铁气动隔膜泵基本介绍

QBY铸铁气动隔膜泵是一种新型输送机械，是目前国内新颖的一种泵类。采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

QBY铸铁气动隔膜泵产品用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、泵吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后，用泵吸沉积物及灌浆。

6、泵吸各种乳剂和填料。

7、泵吸各种污水。

8、用泵为油轮，驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖密。

10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

15、各种高温液体高可耐150℃。

16、作为各种固液体分离设备的前级送压装置。

QBY铸铁气动隔膜泵应用领域

工业	酸、碱、溶剂、悬浮物、分散体系
石化业	原油、稠油、油脂、泥浆、污泥等
涂料业	树脂、溶剂、着色剂、油漆等
日化业	洗涤剂、香波、乳液、乳剂、手霜、表面活化剂
陶瓷业	泥浆、瓷浆、石灰浆、陶土浆
采矿业	煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油
水处理	石灰浆、软性沉淀物、污水、化学品、废水等
食品业	液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血
饮料业	酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等
医药业	溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液
造纸业	粘结剂、树脂、油漆、油墨、颜料、双氧水等
电子业	溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液
纺织业	染料化学品、树脂、胶等。建筑业：水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等
汽车业	抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆
家具业	粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂
冶金、铸造和染色业	金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等

QBY铸铁气动隔膜泵设备特点

1、QBY铸铁气动隔膜泵不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2；

2、流动宽敞通过性能好允许通过大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；

3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;

4、无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；

5、不必用电，在易燃、易爆场所使用安全可靠；

6、可以浸没在介质中工作；

7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行；

8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；

9、可输送较粘的液体（粘度在1万厘泊以下）；

10、无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

QBY铸铁气动隔膜泵使用注意事项

1、QBY铸铁气动隔膜泵振动极其轻微，一般情况可不装底脚螺栓；

2、如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件；

3、在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难；

4、更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。

QBY铸铁气动隔膜泵隔膜材力特性表

隔膜品种	丁睛橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯
介质种类	丁睛橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯
发烟硝酸	×	×	△	△
浓硝酸	×	×	△	△
浓硫酸	×	×	○	△
浓盐酸	×	△	△	△
浓磷酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀盐酸	×	○	△	△
稀磷酸	×	×	△	△
稀氢氧化钠	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙铜	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×

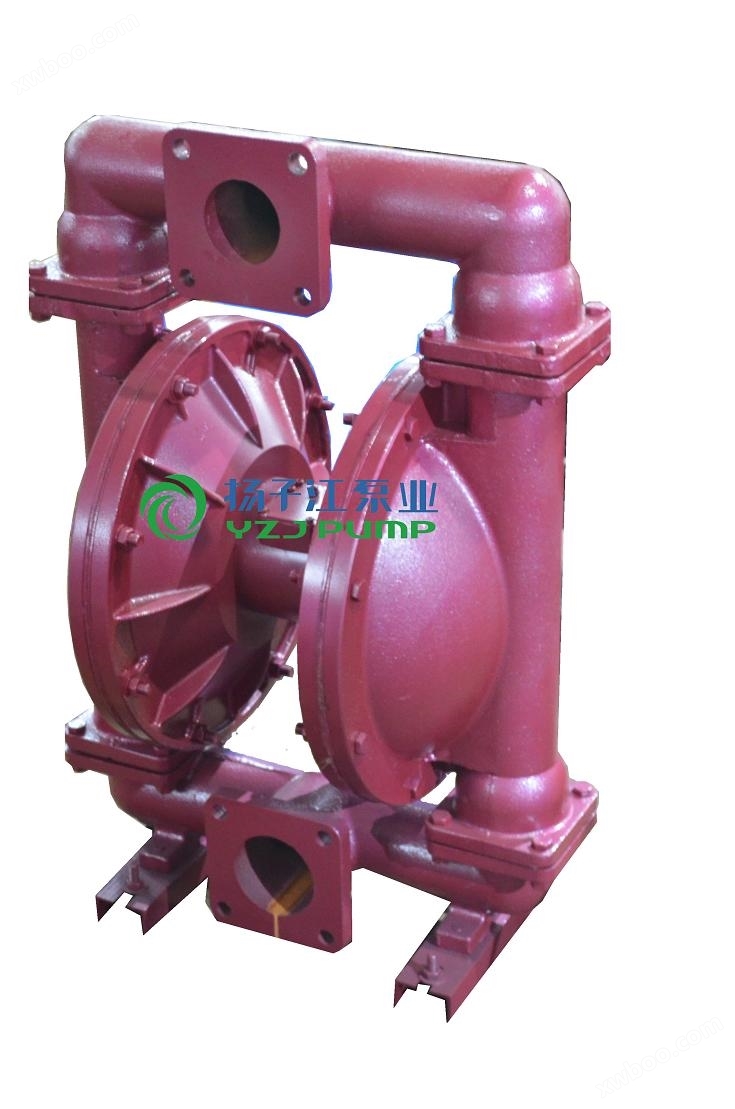

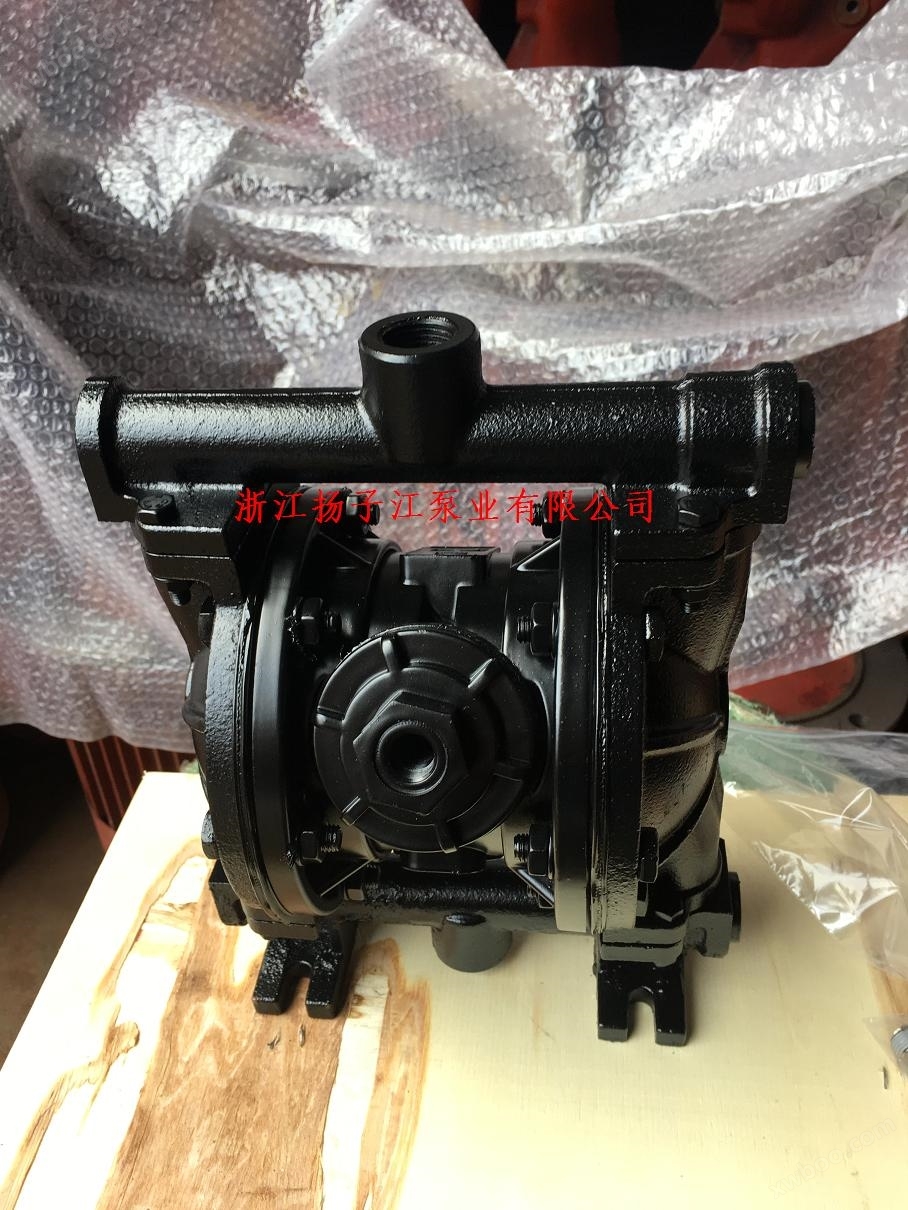

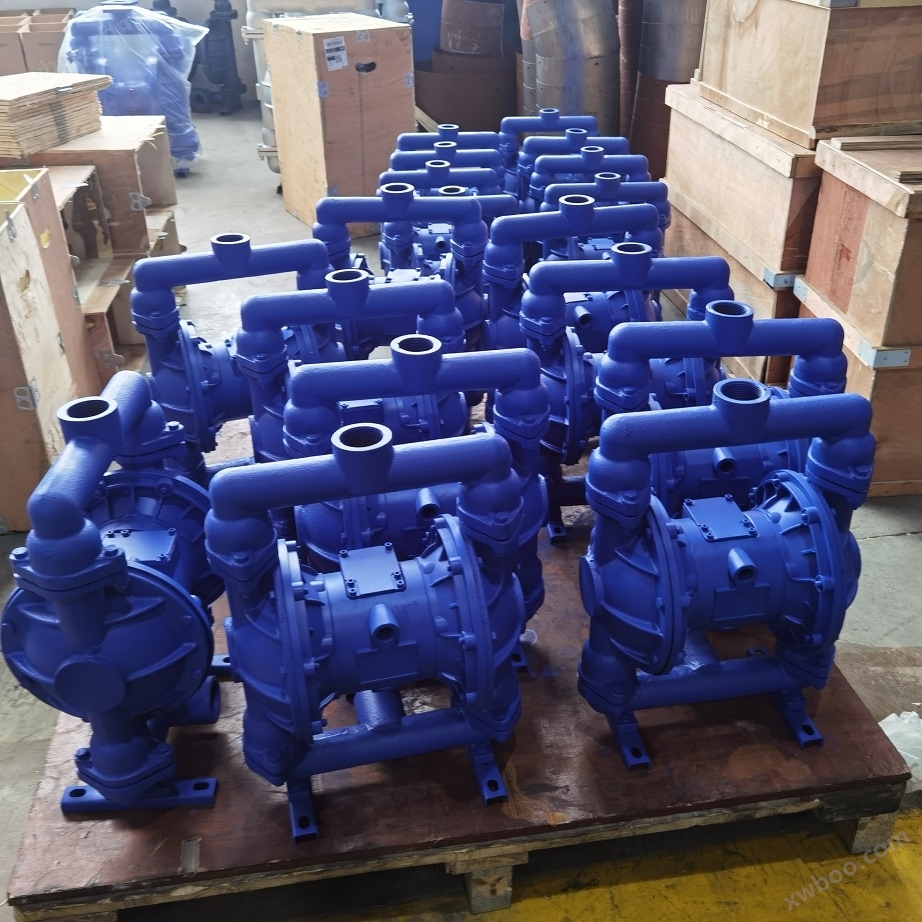

设备样品图片展示
