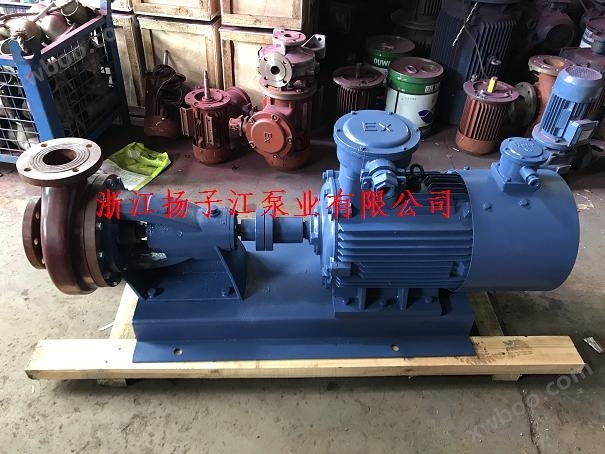

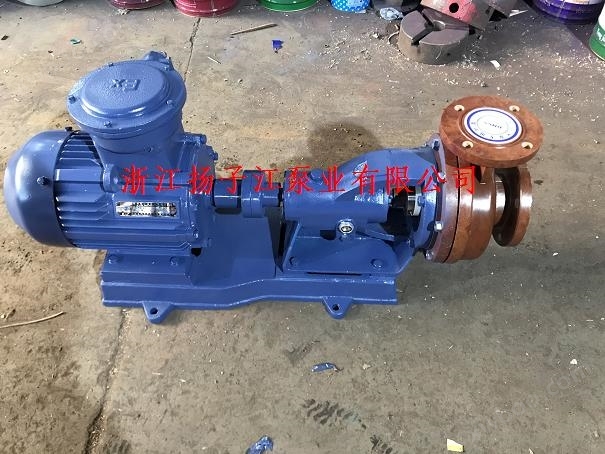

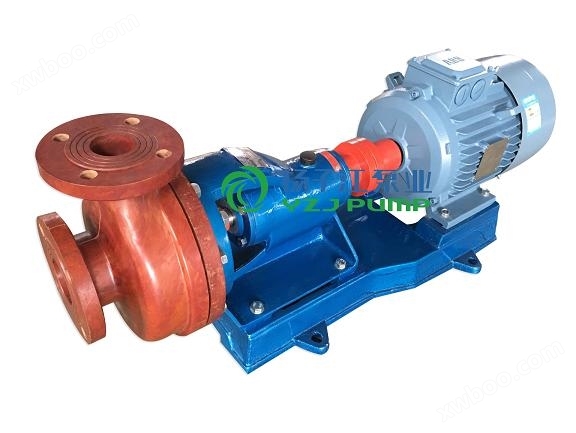

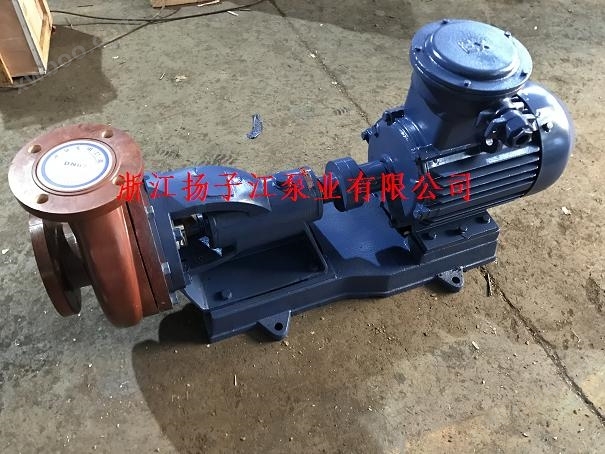

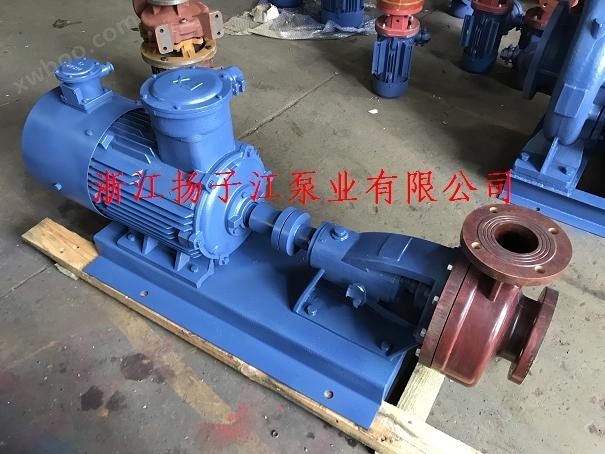

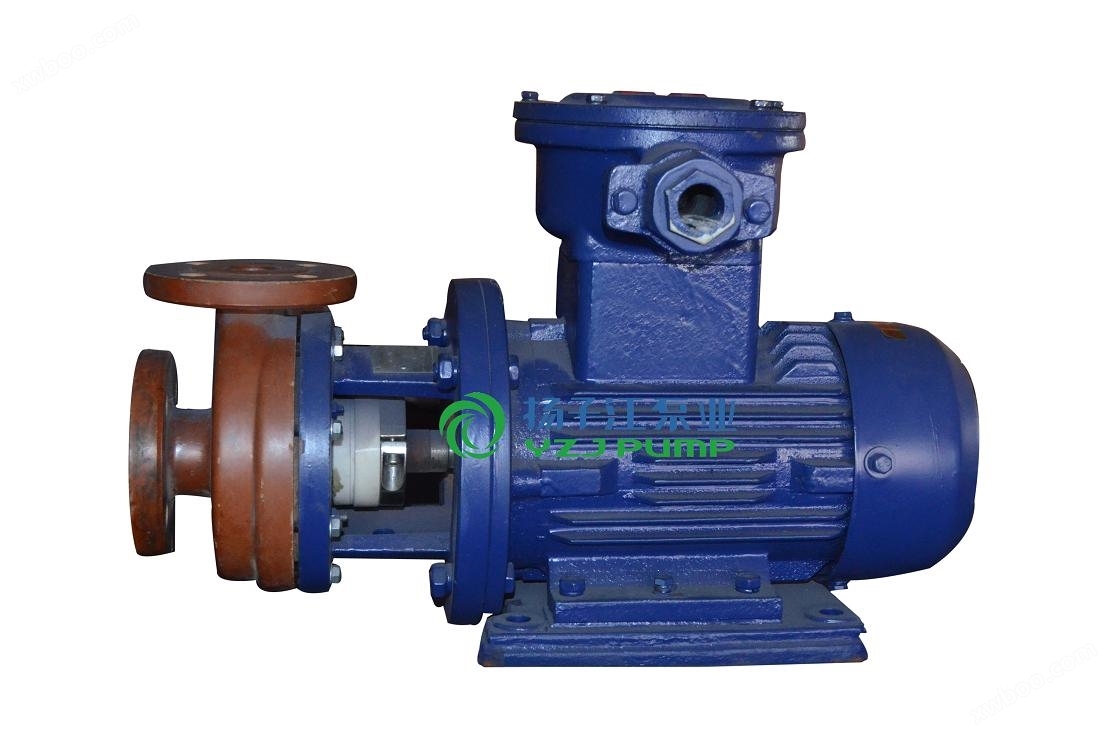

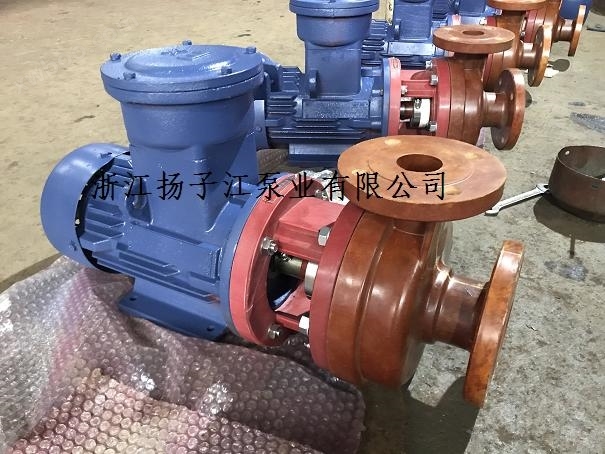

FS型防爆卧式玻璃钢离心泵

简要描述:玻璃钢离心泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、化肥等行业,输送不含固体颗粒,不易结晶,温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备。

  • 产品型号:
  • 厂商性质:
  • 更新时间:2024-04-03
  • 访  问  量:801
FS型防爆卧式玻璃钢离心泵

产品分类

Product Category

相关文章

Related Articles

详细介绍

FS型卧式玻璃钢离心泵特点

      FS型卧式玻璃钢离心泵结构简单设计合理,标准化程度高,零件通用性,互换性强,拆卸检修十分方便。接触介质的零部件,采用聚乙烯醇缩丁醛改性酚醛玻璃纤维,经高温模压成形的酚醛玻璃钢制件。产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能。在防腐方面可部分替代含铝不锈钢,钛及钛合金等贵重金属。轴封:采用WB2型外装式F4波纹机械密封,密封性能可靠,使用时间长。泵的传动和旋转方向:泵通过爪型弹性联轴器,由电动机直接驱动,从电动机端看泵为顺时针方向旋转。


FS型卧式玻璃钢离心泵产品用途

      玻璃钢离心泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、化肥等行业,输送不含固体颗粒,不易结晶,温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备。

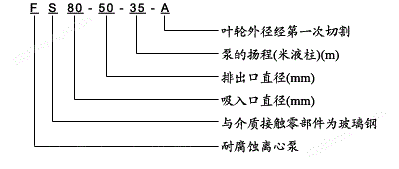

FS型卧式玻璃钢离心泵型号意义

FS型卧式玻璃钢离心泵产品参数

型  号

流  量Q

扬  程
m

转  速
r/min

电机功率
KW

m3/h

L/s

 FS25×25-15

2.8
4
5.2

0.78
1.11
1.44

16
15
13.5

2900

0.75

 FS40×32-20

4.4
6.3
8.3

1.22
1.75
2.31

21
20
18

2900

2.2

 FS40×32-32

4.4
6.3
8.3

1.22
1.75
2.31

33
32
30

2900

3

 FS50×40-16

4.36
7.2
9.72

1.20
2.00
2.50

16
13
10

2900

2.2

 FS50×40-20

8.8
12.5
16.3

2.44
3.47
4.53

21.5
20
17.8

2900

3

 FS50×32-35

8.8
12.5
16.3

2.44
3.47
4.53

35
32
30

2900

4/5.5

 FS65×50-20

17.5
25
32.5

4.86
6.94
9.03

21.5
20
18

2900

3/4

 FS65×50-25

25
35
45

7
9.7
12.5

26
25
22

2900

4/5.5

 FS65×50-32

17.5
25
32.5

4.86
6.94
9.03

34.4
32
27.5

2900

5.5/7.5

 FS80×65-35

30
45
55

8.3
12.5
15.1

35
32
28

2900

7.5/11

 FS80×65-35A

25
35
45

7
9.7
12.5

26
25
22

2900

5.5/7.5

 FS80×65-30

30
49
60

8.3
13.6
16.7

30
24
22

2900

7.5

 FS100×80-35

56
92.8
110

15.5
25.5
30.5

35
29
25

2900

15/22

 FS100×80-50

70
100
130

19.4
27.8
36.1

54
50
42

2900

22/30

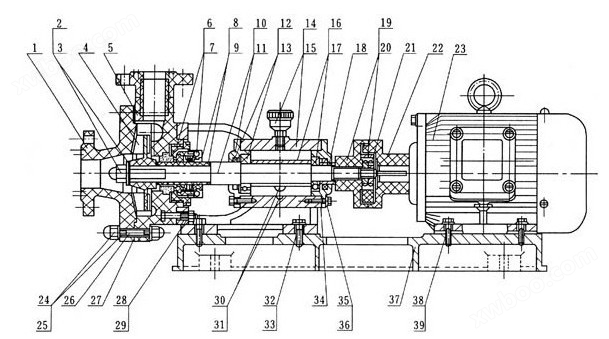

FS型卧式玻璃钢离心泵结构示意图


序号 名称 数量 材料 序号 名称 数量 材料 序号 名称 数量 材料
1 泵壳端盖 1 玻璃钢 14 B-25油杯 1 组合件 27 泵体垫片 1 氟橡胶
2 叶轮并帽 1 模压玻璃钢 15 机架 1 HT20-40 28 六角螺母 4 A3
3 防腐垫片 1 聚四氟乙稀 16 泵轴压套 1 20号钢 29 垫圈 4 A3
4 叶轮 1 玻璃钢 17 后滚动轴承 1 组合件 30 六角螺母 1 A3
5 泵体 1 玻璃钢 18 轴承压圈 1 HT20-40 31 油标 1 有机玻璃
6 压紧螺套 1 玻璃钢 19 泵联轴节 1 玻璃钢 32 六家螺栓 4 A3
7 WB2型机械密封 1 组合件 20 弹性块 1 橡胶 33 垫圈 4 A3
8 轴套 1 玻璃钢 21 圆螺母 1 45号钢 34 后轴承盖 1 HT20-40
9 防腐垫片 3 聚四氟乙稀 22 电机联轴节 2 玻璃钢 35 六家螺栓 8 35号钢
10 泵轴 1 45号钢 23 电动机 1 结合部 36 垫圈 8 A3
11 前轴承封盖 1 HT20-40 24 防腐螺母 16 模压玻璃钢 37 底座 1 HT20-40
12 SG油封盖 2 耐油橡胶 25 防腐垫片 16 聚四氟乙稀 38 六家螺栓 4 A3
13 前滚动轴承 1 组合件 26 双头螺柱 8 A3 39 垫圈 4 A3

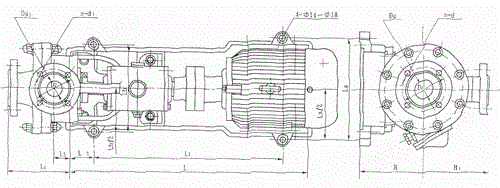

FS型卧式玻璃钢离心泵安装尺寸

序号

型号

L

L1

L2

L3

L4

La

Lb

H

H1

吸入法兰

排出法兰

Dg

D1

n-d

Dg1

D2

n-d1

1

FS50×25-18

632

492

70

45

180

242

242

175

188

50

125

4-φ14

25

85

4-φ12

2

FS50×32-16

32

100

4-φ14

3

FS50×40-20

675

535

248

248

40

110

4-φ14

4

FS65×40-30

719

579

70

51

191

328

248

210

224

65

145

4-φ14

40

110

4-φ14

5

FS65×50-25

50

125

4-φ14

6

FS80×50-35

719

579

70

51

191

328

248

210

224

80

160

4-φ18

50

125

4-φ14

7

FS80×65-30

235

65

145

4-φ14

8

FS100×65-35

918

768

75

62

233

380

300

245

262

100

180

8-φ18

65

145

4-φ14

9

FS100×80-35

80

160

4-φ18

安装使用与维护

1、FS型玻璃钢离心泵在安装前根据选定泵型,按外形及安装尺寸做好地脚基础、安装时根据管路位置的要求,尽量使安装的位置便利管理和维修。

2、FS型玻璃钢离心泵安装的位置泵体如果高于液面,必须附装灌液装置。

3、FS型玻璃钢离心泵起动前先将液体灌满泵体后开车,严禁无介质运转和倒转,否则泵体内因缺泛液体冷却而损坏机械密封。

4、停车时应开关液管阀门,避免液体倒流。

5、维修时,先拆下泵体,再松开机械密封螺钉,折下机械密封。

6、如果更换滚珠轴承或泵轴时,必须折下机架,松开前端轴承盖4只螺钉,折下泵轴后端园螺母和联轴节,将泵轴向前端方向打出即可,再后折下后端轴封盖。

7、检修和更换易损件后进行重新装配时。

1)、先将前后轴承和油封分别装在前后封盖内,并将带轴承的前封盖装在FS型玻璃钢离心泵轴上,再将带前轴承封盖的泵轴装在机架上。

2)、将轴承压套套在泵轴上,再将带轴承的后封盖装在泵轴及机架上。

3)、套好压圈,装好联轴节和并紧固螺母。

4)、将机构密封动环套在泵轴上。

5)、把静环装在FS型玻璃钢离心泵体内,并拼紧压紧螺套。

6)、将带静环的FS型玻璃钢离心泵体套在机架上,调试一下机械密封动静环的配合(一般紧3-3.5mm)先将泵体拿下。

7)、将机械密封动环装紧固定在泵轴上,再将泵体装在机架上,用手在联轴节上转一下机械密封动静环配合是否符合。

8)、将叶轮装在泵轴上,并用四氟垫片调正好叶轮与泵停间隙(一般紧2-2.5mm之间)垫好防腐垫片,再并紧叶轮并帽,后垫好泵壳垫片,装好泵盖,拧紧防腐螺母。

9)、将装好毕的泵斗装在底板上,并调正好联轴器的间隙和电动机轴线垂直。

10) 、FS型玻璃钢离心泵注意平时保养,经常检查泵运行是否平稳,有无异常震动,注意更换弹性块,视油标补充轴承的润滑油,定期更换机架中的润滑油
