卧式管道离心泵结构分析及使用操作方法

更新时间:2024-03-19      点击次数:1069

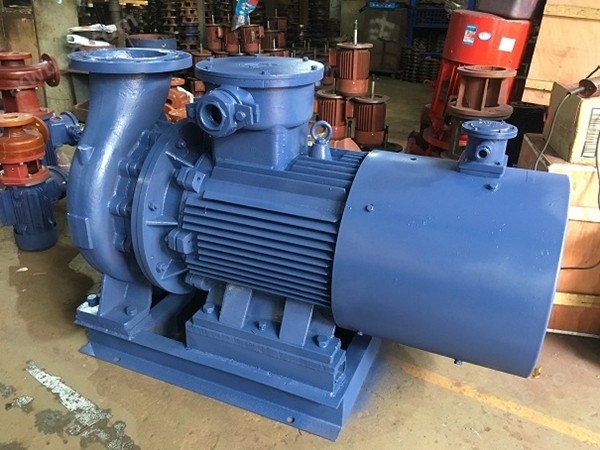

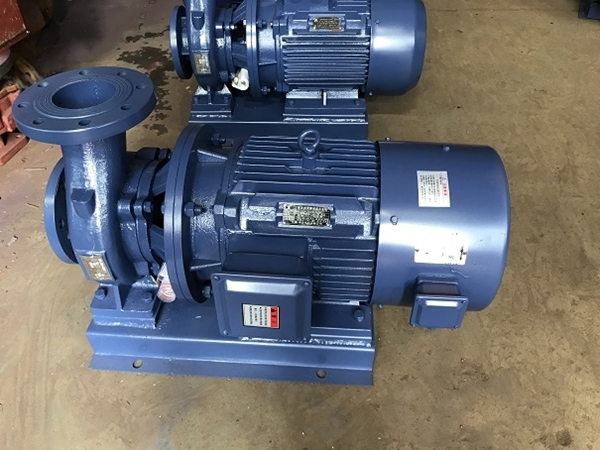

  卧式管道离心泵是在吸收国内外同类产品新技术的基础上,卧式管道离心泵采用国内通用离心泵之性能参数,自行研制开发的新一代节能、环保卧式离心泵。该泵性能优、可靠性高、寿命长、结构合理、 外形美观,具有行业高水平。该泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用


  卧式管道离心泵结构特点:

  1.电动机:直接与水泵联接传送动力,采用电机。

  2.泵轴:与电机同轴,为电机加长轴,确保了轴的同心,使泵运转平稳。无噪音和振动现象,采用镀铬处理,增强了使用寿命。

  3.挡水圈:防止因密封漏水而使电机进水。

  4.机械密封:采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封,运行寿命长,不渗漏,对轴无磨损,不积水垢,保证工作环境的整洁。

  5.取压塞:可安装压力表直观监控泵的正常运行

  6.泵体:压出塞和吸入室采用水力模型设计而成,既美观又,设有安装底脚,便于安装和运行稳固。

  7.放气塞:灌泵时排净泵内空气,保证了泵的正常启动。

  8.叶轮:设备采用新的水力模型设计而成,具有率,可靠性好等特点。


  卧式管道离心泵使用操作方法:


  一、使用条件:

  1.直联式泵的过流液体温度不得超过90℃,轴承托架式泵的过流液体温度不得超过105℃。

  2.由于到目前为止适应任何介质、浓度、温度使用的材料,故用户所输送介质的腐蚀性、使用条件均不应超出本泵使用的范围。

  3.本产品提出的技术数据均为常温清水作介质测定,如输送介质不是常温清水时,水泵性能将会发生变化,敬请用户作出适当调整。


  二 、安装说明:

  1.泵装置的输送管道联接处,特别是输入管道的联接处必须联接可靠,密封良好。

  2.HYL型泵如安装高于抽吸液面时,吸入管进水口应安装底阀,HYLZ自吸泵在自吸范围内吸入管不必安装底阀。

  3.所输送液体如混有竹、木、石、金属等体积过大或过长的硬物时,吸入管进水口处必须装上滤网,以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。

  4.水泵装置一般应有过载与短路保护装置,如保险丝及过流继电器,并应根据电机标牌的电流调整保护装置的设定位。


  三、使用步骤:

  1.在启动前,应先对泵腔灌满液体,严禁泵腔内液体不足而启动。

  2.使用前,应确认电动机转向无误才可使用,半开式叶轮结构泵的正确转向为:面向电机尾部观看,电动机风叶应顺时针方向旋转,闭式叶轮结构泵的正确转向为:面向电动机尾部观看,电动机风叶应逆时针方向旋转,试验起动以电动为宜。

  3.带轴承托架式水泵在使用前应给轴承托架腔内架入30号润滑油,油位因保持在油镜中线以下,仅可见油以上,严禁缺油、导致损坏轴承。

  4.应注意检查轴封情况,如发现泄漏严重,应停机修复,避免液体渗入电机内腔损坏电动机。
